Тепловизионная и Low-Light камера для конвейера в горнодобывающей промышленности: как контролировать ролики, подшипники, пыль и ночную видимость

1. Почему обычная камера не решает задачу конвейерного мониторинга

На конвейере в шахте, карьере, дробильном участке, обогатительной фабрике или сырьевом складе обычная камера часто показывает только картинку. Но для реального промышленного контроля этого недостаточно.

1.1. Пыль закрывает визуальные детали

В местах перегрузки руды, угля, щебня или другого сыпучего материала образуется пылевое облако. Обычная камера быстро теряет контраст, а изображение становится шумным или почти бесполезным.

Low-light камера помогает в условиях слабого освещения, но если пыль, дым или пар полностью закрывают сцену, тепловой канал становится более надежным источником информации.

1.2. Ночная работа требует не только света, но и контраста

Многие конвейеры работают 24/7. Ночью или в плохо освещенных помещениях оператору нужно видеть:

• положение ленты;
• материал на конвейере;
• состояние роликов и узлов;
• посторонние предметы;
• людей или технику рядом с линией.

STARVIS low-light камера может дать более полезное видимое изображение, чем обычный CMOS-модуль, особенно когда дополнительное освещение ограничено или нежелательно.

1.3. Перегрев невозможно увидеть обычной камерой

Обычная камера может показать дым, искры или уже возникшее повреждение. Но она не видит ранний перегрев.

Тепловизионный канал позволяет контролировать:

• горячие точки на конвейерной ленте;
• перегрев роликов;
• перегрев подшипников;
• перегрев приводов и редукторов;
• аномальную температуру электрошкафов;
• тепловые изменения в зоне дробилки или перегрузочного узла.

Для службы ТОиР важно не ждать фактического отказа, а увидеть температурное отклонение заранее.

1.4. Вибрация и мойка требуют защищенного корпуса

Конвейерная линия — это вибрация, пыль, влажность, грязь, перепады температуры и иногда мойка под давлением. Поэтому камера должна рассматриваться не только как сенсор, но и как инженерный узел:

• корпус;
• кабель;
• разъем;
• защитное окно;
• крепление;
• уплотнение;
• интерфейс;
• рабочая температура.

Для таких условий часто требуется IP67 или IP69K исполнение, а в пыльных зонах может потребоваться защитное окно, воздушная продувка или другой способ защиты оптики.

2. Где такая камера применяется на конвейерной линии

2.1. Контроль роликов конвейера

Ролики конвейера работают постоянно и могут выходить из строя постепенно. Перегрев ролика или подшипника может быть ранним признаком:

• недостаточной смазки;
• повышенного трения;
• механического износа;
• перекоса;
• загрязнения;
• повреждения подшипника.

Тепловизионная камера помогает обнаружить горячую точку до того, как ролик полностью заклинит или повредит ленту.

2.2. Контроль подшипников и приводных узлов

Подшипники, редукторы, двигатели и приводные станции являются критическими узлами конвейерной системы. Их отказ может остановить не только одну линию, но и целый участок производства.

Тепловой канал может использоваться как источник данных для:

• предиктивной диагностики;
• планового ТОиР;
• контроля температурных трендов;
• сигнализации о превышении порога;
• подтверждения проблемы перед выездом ремонтной бригады.

2.3. Контроль ленты и материала

Low-light visible camera помогает видеть то, что тепловизор не всегда показывает достаточно ясно:

• смещение ленты;
• повреждение края ленты;
• посторонний предмет;
• материал на ленте;
• затор или неравномерную подачу;
• визуальное подтверждение после тепловой тревоги.

Именно поэтому для некоторых проектов лучше использовать не только тепловизор, а двухспектральную конфигурацию: видимый канал + тепловой канал.

2.4. Дробилка, перегрузочный узел и пылевая зона

В зоне дробилки, пересыпки и загрузки конвейера пыль, вибрация и плохая видимость создают повышенный риск. Камера может использоваться для контроля:

• зоны пересыпки;
• состояния материала;
• перегрева механических узлов;
• людей рядом с опасной зоной;
• пылевого облака;
• ночной видимости.

2.5. Инспекционный робот или сервисная тележка

Если конвейерная линия длинная, стационарные камеры могут быть дополнены мобильной платформой: инспекционным роботом, сервисной тележкой или транспортным узлом.

В этом случае возможна комбинация:

• low-light camera для визуального контроля;
• thermal module для обнаружения перегрева;
• global shutter camera для движения и вибрации;
• ToF/depth module для ближнего обхода препятствий;
• PoE, USB или MIPI interface для подключения к бортовому компьютеру

3. Как выбрать технологию: STARVIS, тепловизор или двухспектральная камера

3.1. Когда достаточно STARVIS low-light камеры

STARVIS low-light камера подходит, если основная задача — визуально видеть сцену при слабом освещении:

• лента;
• материал;
• люди;
• техника;
• состояние узлов;
• повреждения;
• загрязнение;
• ночное наблюдение.

Но она не заменяет тепловизор, если нужно обнаруживать перегрев подшипников, роликов, редукторов или электрошкафов.

3.2. Когда нужен тепловизионный модуль

Тепловизионный модуль нужен, если задача связана с температурой:

• горячие точки;
• перегрев роликов;
• перегрев подшипников;
• перегрев двигателя;
• перегрев редуктора;
• раннее обнаружение риска возгорания;
• контроль электрошкафов и кабельных соединений.

Для большинства конвейерных проектов стандартным вариантом является LWIR 640×512. Для дальнего расстояния, большой зоны или более детального анализа может рассматриваться 1280×1024.

3.3. Когда лучше использовать двухспектральную камеру

Двухспектральная камера подходит, когда оператору или системе нужно одновременно:

• видеть тепловую аномалию;
• понимать визуальный контекст;
• подтвердить объект;
• снизить ложные тревоги;
• записывать видимый и тепловой поток;
• передавать данные в DVR, промышленный ПК или edge-host.

Практическая логика простая:

Тепловой канал обнаруживает проблему.
Видимый STARVIS-канал помогает понять, что именно произошло.

4. Выбор интерфейса для интеграции

Камера должна подбираться не только по сенсору, но и по платформе заказчика.

Платформа заказчика	Подходящий интерфейс	Типовая задача
DVR или старый промышленный монитор	AHD / CVBS	Модернизация существующей системы
Промышленный ПК	USB / Ethernet / H.264	Локальный мониторинг и запись
Edge-host / AI box	USB / MIPI / Ethernet	Видеоаналитика и температурные алгоритмы
Бортовой компьютер робота	USB / MIPI / PoE	Инспекционный робот или сервисная платформа
Длинная линия и распределенные точки	PoE / GigE / H.264	Стационарные камеры вдоль конвейера
Техника или тяжелая мобильная платформа	GMSL / AHD / CVBS / PoE	Вибрация, длинный кабель, бортовая интеграция

Если требуется передача радиометрических данных, температурной матрицы, RAW/YUV или термографического потока, это нужно согласовать на этапе выбора модуля. Не все тепловизионные модули одинаково подходят для измерения температуры, видеоаналитики и визуального наблюдения.

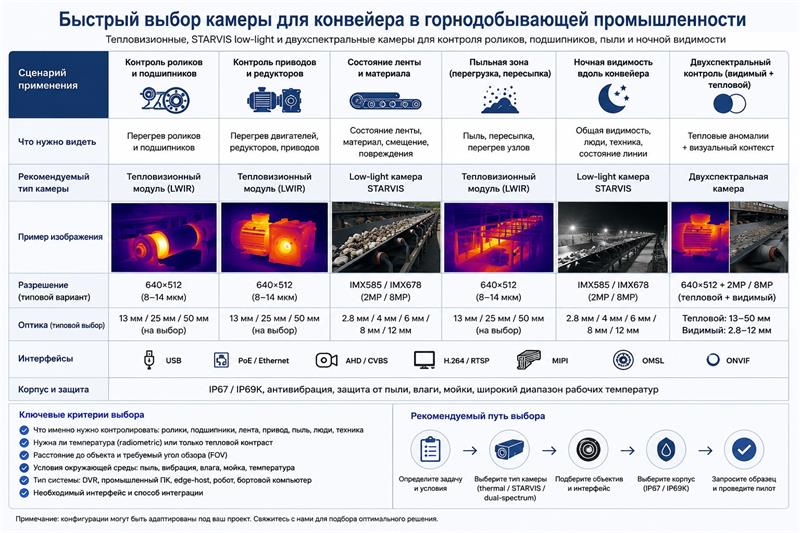

5. Быстрая таблица выбора камеры для конвейера

Задача	Рекомендуемый канал	Возможная конфигурация
Ночная видимость вдоль конвейера	Low-light visible	STARVIS IMX585 / IMX678 camera module
Визуальный контроль ленты и материала	Visible	USB / PoE / AHD camera with suitable lens
Обнаружение перегрева роликов	Thermal	LWIR 640×512 thermal module
Контроль подшипников и приводов	Thermal	Thermal camera with fixed FOV or narrow lens
Подтверждение тепловой тревоги	Dual-spectrum	Visible STARVIS + LWIR thermal
Пыльная зона перегрузки	Thermal + rugged housing	Thermal module with protective window
Длинная линия конвейера	PoE / H.264	Distributed thermal or dual-spectrum camera nodes
Роботизированная инспекция	Visible + thermal + optional ToF	USB / MIPI / PoE modules for onboard computer
Мойка, грязь, вибрация	Rugged housing	IP67 / IP69K camera head
Интеграция в существующий DVR	AHD / CVBS / H.264	Interface adapted to current system



6. Что важно обсудить до выбора камеры

Перед выбором тепловизионной или low-light камеры для конвейера нужно ответить на несколько инженерных вопросов.

6.1. Что именно нужно контролировать?

• ролики;
• подшипники;
• ленту;
• материал;
• привод;
• редуктор;
• электрошкаф;
• зону пересыпки;
• людей рядом с линией;
• пылевую или ночную зону.

6.2. Нужна ли температура или только тепловая картина?

Для некоторых проектов достаточно видеть тепловой контраст.
Для других нужна термографическая функция:

• максимальная температура;
• минимальная температура;
• средняя температура;
• температура в зоне;
• температурный порог;
• передача данных в систему мониторинга;
• запись трендов.

Это разные уровни требований, и их нужно уточнять до выбора модуля.

6.3. Где будет установлена камера?

• рядом с роликами;
• над лентой;
• на приводной станции;
• в зоне перегрузки;
• на сервисной тележке;
• на инспекционном роботе;
• в шкафу или защитном кожухе;
• на открытом воздухе.

От места установки зависят объектив, угол обзора, корпус, кабель и способ крепления.

6.4. Какие условия эксплуатации?

• пыль;
• вибрация;
• влага;
• мойка;
• низкая температура;
• высокая температура;
• пар;
• слабое освещение;
• длинная кабельная трасса.

Если условия тяжелые, нужно обсуждать не только модуль, но и весь камерный узел: корпус, окно, разъем, кабель и монтаж.

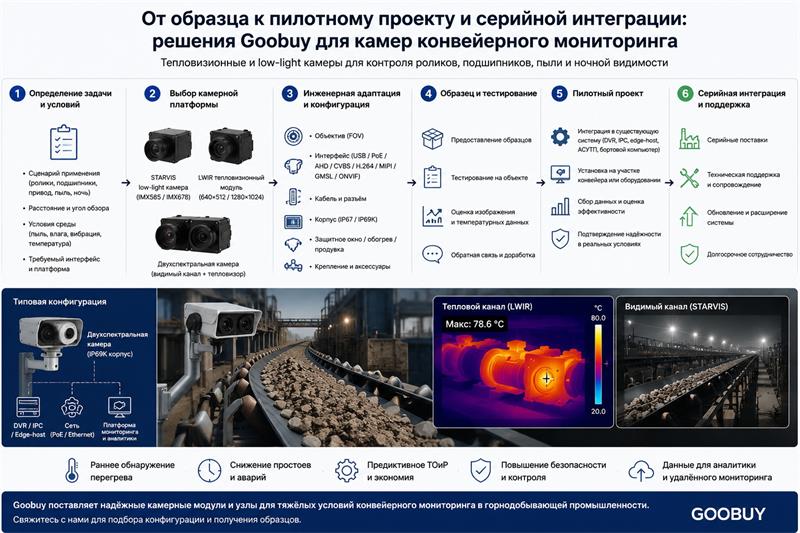

7. Где Goobuy может помочь интеграторам и OEM

Goobuy помогает OEM-производителям, системным интеграторам и компаниям по промышленному мониторингу подбирать и конфигурировать камерные модули для тяжелых условий эксплуатации.

Мы обычно начинаем с существующих платформ:

• USB camera modules;
• PoE / Ethernet camera modules;
• AHD / CVBS vehicle cameras;
• LWIR thermal modules;
• STARVIS low-light camera modules;
• dual-spectrum camera platforms;
• IP67 / IP69K rugged camera heads.

Затем под задачу заказчика могут уточняться:

• объектив;
• угол обзора;
• кабель;
• разъем;
• корпус;
• интерфейс;
• защитное окно;
• питание;
• монтаж;
• sample-to-pilot validation.

Goobuy не является локальным интегратором конвейерной системы, АСУТП или программной аналитики. Мы поставляем камерные модули, камерные узлы и технические данные для интеграции. Видеоаналитика, тревожная логика, локальная установка, сертификация и ввод в эксплуатацию выполняются интегратором проекта или конечным производителем системы.

8. Для каких проектов это подходит

Эта категория камер хорошо подходит для:

• конвейерных систем в шахтах и карьерах;
• дробильно-сортировочных комплексов;
• обогатительных фабрик;
• угольных и рудных складов;
• зон перегрузки материала;
• приводных станций;
• электрошкафов и кабельных зон;
• инспекционных роботов;
• сервисных тележек;
• систем предиктивного обслуживания;
• интеграторов промышленного видеомониторинга.

9. Для каких проектов это не подходит

Такая камера не подходит, если вам нужен:

• готовый бытовой видеорегистратор;
• самая дешевая USB-камера без требований к корпусу;
• камера для учебного или DIY-проекта;
• разовая розничная покупка без проекта;
• готовый сертифицированный взрывозащищенный комплекс;
• локальная установка под ключ в России;
• программная платформа АСУТП от поставщика камеры;
• готовый ручной тепловизор, внесенный в Госреестр СИ РФ.

Если вам нужен именно камерный модуль или rugged camera head для интеграции в вашу систему, тогда Goobuy может быть подходящим поставщиком.

10. RFQ: какие данные нужно отправить для подбора камеры

Чтобы быстро подобрать тепловизионную, low-light или двухспектральную камеру для конвейера, отправьте следующую информацию:

Вопрос	Что указать
Сценарий применения	Ролики, подшипники, лента, привод, пыльная зона, робот, электрошкаф
Объект контроля	Что именно нужно видеть или измерять
Расстояние до объекта	Например 1 м, 3 м, 5 м, 10 м или больше
Требуемый угол обзора	Wide FOV или narrow FOV
Условия освещения	День, ночь, слабый свет, нет освещения
Условия среды	Пыль, влага, вибрация, пар, мойка, низкая температура
Требуемый интерфейс	USB, MIPI, PoE, H.264, AHD, CVBS, GMSL, ONVIF
Нужна ли температура	Только тепловая картинка или radiometric data
Тип главной системы	DVR, промышленный ПК, edge-host, робот, бортовой компьютер
Требования к корпусу	IP67, IP69K, окно, кабель, разъем, крепление
Количество	Образец, пилотная партия, серийная интеграция
Срок проекта	Когда нужен образец и когда планируется пилот

Чем точнее исходные данные, тем быстрее можно выбрать правильную конфигурацию и избежать лишних итераций.

11. Рекомендуемые внутренние ссылки

Для лучшей навигации и подбора конфигурации рекомендуется добавить ссылки на следующие страницы Goobuy:

• Rugged Cameras for Harsh Environments
  Якорь: защищенные камеры для тяжелых условий эксплуатации
• Mining Camera Solutions
  Якорь: камеры для горнодобывающей промышленности
• LWIR Thermal Camera Modules
  Якорь: LWIR тепловизионные модули 8–14 мкм
• Dual-Spectrum Vision Platform
  Якорь: двухспектральная камера: видимый канал + тепловизор
• STARVIS IMX585 Low-Light Camera
  Якорь: STARVIS IMX585 low-light камера
• STARVIS IMX678 Camera Module
  Якорь: STARVIS IMX678 камера для слабого освещения
• IP69K Rugged Camera
  Якорь: IP69K camera head для пыли, влаги и мойки
• Contact / RFQ Page
  Якорь: запросить конфигурацию камеры для конвейера

12. Заключение

Конвейерная линия в горнодобывающей промышленности требует не просто видеокамеры, а правильно подобранного камерного узла. В одних проектах достаточно low-light STARVIS-камеры для ночной видимости. В других нужен LWIR тепловизионный модуль для обнаружения перегрева роликов, подшипников, приводов и электрошкафов. В более сложных случаях оптимальным решением становится двухспектральная камера: видимый канал для деталей и тепловой канал для температурных аномалий.

Для интеграторов и OEM главное — не выбрать “самую мощную камеру”, а подобрать правильную конфигурацию под реальный объект: расстояние, FOV, интерфейс, корпус, кабель, пыль, вибрацию, рабочую температуру и платформу интеграции.

Goobuy поставляет камерные модули и rugged camera heads для таких проектов, помогая перейти от инженерного образца к пилотной проверке и дальнейшей интеграции в систему заказчика.
